Раздел Overclocking предоставляет полный доступ к тонкой настройке системы: частоты CPU, BCLK/FCLK/UCLK, таймингам памяти и напряжениям. В BIOS реализовано меню Precision Boost Override, позволяющее управлять лимитами энергопотребления и функцией Curve Optimizer. Доступны также предустановленные профили PBO для разных температурных режимов и уровней мощности.
Устройство предлагает инструменты для автоматического разгона с одного клика мыши, но ручная настройка дает лучшие результаты. Автоматический оверклокинг повышает нагрев и шум, поэтому оптимальным решением является ручная калибровка функции PBO 2, которая ускоряет систему, снижая при этом температуру и уровень шума.
Оборотная сторона платы оснащена металлическим бекплейтом. Он обеспечивает жесткость конструкции, позволяя использовать плату для экстремального разгона с жидким азотом, а также работает как радиатор для элементов питания.
В комплекте поставки входят:
Металлический бекплейт для усиления жесткости и теплоотвода.
История серии MEG ACE: Знакомство началось в 2018 году с модели Z390 ACE для процессоров Intel. Сегодня герой обзора — флагманская MEG X870E ACE MAX. Благодаря поддержке платформы AM5, она актуальна минимум на два поколения Ryzen вперед, предоставляя максимум возможностей сразу.
Поддержка памяти:
Заявлена поддержка DDR5 до 8400 МГц для специализированных комплектов из двух модулей.
Для остальных конфигураций гарантирована работа с частотой DDR5-6400. Использование более быстрых планок без соответствующей поддержки может привести к нестабильной работе.
Звук и расширения:
Кодек Realtek ALC4082 обеспечивает 32 бита/384 кГц. В тракт включен ЦАП ESS9219Q, осциллятор и японские конденсаторы. Каналы разведены на разные слои PCB для исключения помех.
Третий слот PCI Express x4 подключен напрямую к CPU. Коннектор лишен защелки, позволяя установить любую карту стандарта PCI Express.
Тестирование: Исследования проводились в приложениях и играх с использованием программы CapFrameX. Для анализа использовался 1-й перцентиль кадрового времени, чтобы исключить случайные всплески производительности, не связанные с аппаратной частью.
Система охлаждения и вентиляторы:
Плата оснащена девятью 4-пиновыми коннекторами для корпусных и CPU-вентиляторов.
Специальный разъем W_FLOW1 предназначен для датчика скорости потока хладагента в СЖО.
Колодка EZ Conn V2 подключает фирменные RGB-вентиляторы MSI.
Слоты расширения M.2:
Пять портов M.2, четыре из которых оснащены радиаторами M.2 Shield Frozr.
Два порта работают в режиме PCI Express 5.0, остальные — 4.0.
Важно: Установка SSD в порт M.2_1 отключает слот PCI_E3. Включение режима x4 для M.2_2 через BIOS полностью блокирует порты USB4 на задней панели.
Программные инструменты:
Функция Memory Try It! предлагает готовые профили памяти, экономя время на ручной подбор.
Технология Latency Killer снижает задержки работы оперативной памяти до 12% при использовании высокочастотных модулей.
Сборка и удобство:
Производитель внедряет концепции «one-finger», «one hand» и т.д., чтобы сборка ПК была максимально простой:
Радиаторы SSD снимаются одним движением пальца.
Основной слот видеокарты оснащен защелкой EZ PCIe Release.
Защитная рамка I/O-панели и антенна беспроводного модуля установлены из коробки.
Нижний 8-пиновый коннектор питания PCI-E обеспечивает стабильную подачу энергии на дискретные карты.
Размер и совместимость:
Плата использует форм-фактор ATX, поэтому подойдет для большинства корпусов типов midi-tower и full-tower. В основе лежит прочный 8-слойный текстолит. Дизайн радиаторов системы питания выполнен в стиле Wavy Fin: тонкие алюминиевые ребра на медных теплотрубках с плотными термопрокладками (9 Вт/(м⋅К)).
Подсистема питания:
Схема «2×9+2+1» работает под управлением ШИМ-контроллера Renesas RAA229620. Транзисторные сборки Renesas R2209004 выдерживают нагрузку до 110 А каждый. Фаза Misc использует драйвер AOZ5516QI (55 A).
Блок питания и USB:
Рядом с основным коннектором ATX расположен дополнительный 6-пиновый разъем PCI-E. Подключение кабеля к нему активирует внутренний порт USB Type-C, способный передавать до 60 Вт для быстрой зарядки гаджетов.
Итоговая оценка: Материнская плата MSI MEG X870E ACE MAX получает награду «Хардкор». Это флагманское устройство платформы AM5 в форм-факторе ATX. Хотя серия GODLIKE (формат E-ATX) является абсолютным экстремумом, ACE MAX предлагает статусность, максимальный функционал и надежность для сложных проектов, не требуя компромиссов.

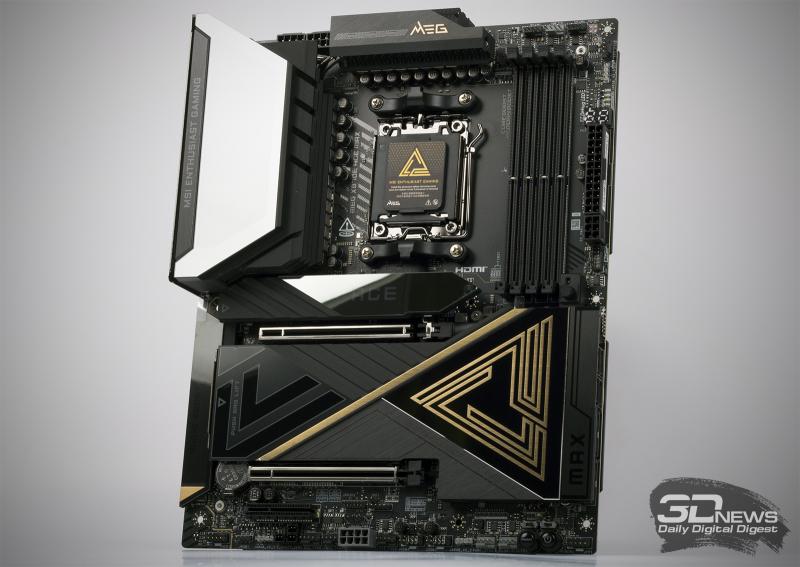

Визуальный стиль: Плата выглядит брутально благодаря массивному «доспеху» из радиаторов. Система охлаждения питания объединена двумя блоками с медными теплотрубами. Подсистема чипсета закрыта длинной пластиной, а места для SSD защищены быстросъемными панелями M.2 Shield Frozr.
