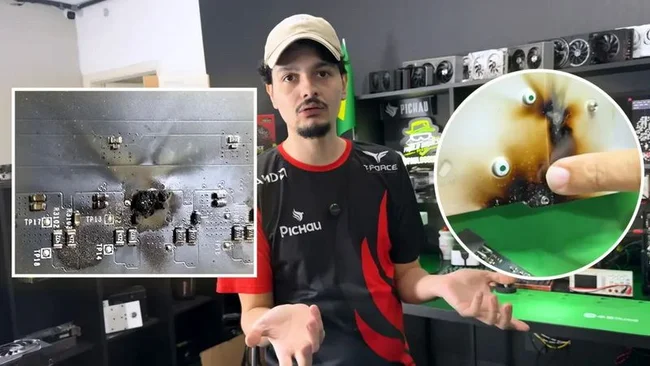

Бразильские мастера по ремонту видеокарт Паулу Гомес и SidNelson задокументировали серию одинаковых отказов у Gigabyte GeForce RTX 4060. На платах видно сильное обугливание рядом с разъёмом HDMI.
По их данным, поломка начинается не в видеовыходе, а внутри цепи питания GPU. Отказавший силовой каскад расположен вблизи видеоразъёмов, поэтому тепло и ток повреждают текстолит в сторону HDMI.
Внешне это выглядит как последствие скачка напряжения по кабелю дисплея. Именно на этом основании, по словам ремонтников, Gigabyte отказывала в гарантии, списывая всё на неправильную эксплуатацию.
Что показали замеры
Специалисты изучили осциллографом и мультиметром повреждённые платы, полностью рабочий экземпляр Gigabyte и для сравнения — RTX 4060 от Inno3D. Проверялись четыре силовые фазы, питающие графический процессор.
У Inno3D все четыре фазы выдавали практически идентичные сигналы с частотой около 207 кГц. У Gigabyte разброс оказался огромным: частота одной фазы гуляла примерно от 150 до 300 кГц, остальные вели себя по-разному в тех же условиях.
Многофазный VRM должен распределять нагрузку между параллельными каскадами. Фазы намеренно смещены друг относительно друга, но обязаны работать со схожими частотами и коэффициентами заполнения, чтобы ток делился равномерно.
Источник проблемы
Подозрение пало на цепь измерения тока (Current Sense), подключённую к ШИМ-контроллеру. В четырёх цепях обратной связи нашлись разные номиналы резисторов и конденсаторов.
Результат: MOSFET замыкается, разрушается и обугливает печатную плату прямо в области видеовыхода, ложно имитируя скачок напряжения со стороны порта HDMI.
Ремонт подтвердил гипотезу
SidNelson выпаял оригинальные компоненты цепи измерения тока и пересобрал обратную связь по образцу исправных схем. Одну фазу на сильно обугленной плате восстановить не вышло — её отключили.
В оставшиеся три фазы поставили MOSFET с более высоким номиналом, восстановили дорожки и добавили предохранитель на вход 12 В. После доработки осциллограф показал согласованную работу фаз, карта вернула изображение и прошла стресс-тесты.
Позиция ремонтников
Мы подчёркиваем, что это скрытый дефект — конструктивный недостаток производителя, а не результат неправильного использования карты клиентом.
Гомес призывает Gigabyte определиться с гарантийным обслуживанием или отзывом продукции, а пострадавшим — отстаивать права по бразильскому Кодексу защиты прав потребителей.
При этом расследование не устанавливает масштаб проблемы: неизвестно, сколько карт затронуто и все ли версии Gigabyte RTX 4060 используют одинаковую конфигурацию VRM. На проверенных платах нашли маркировку 2023 года.
