Портал Chiphell разобрал видеокарту Gigabyte Aorus GeForce RTX 5080 Infinity Wood и обнаружил у неё одну из самых нестандартных печатных плат среди всех вариантов RTX 5080 на рынке.
Причина переделки — система охлаждения Double Flow Through: воздух проходит насквозь с обеих сторон карты, как у решений Nvidia Founders Edition. Это должно повысить эффективность отвода тепла под высокой нагрузкой.
При этом компоновку эталонных карт Nvidia новинка не копирует. Если RTX 5090 Founders Edition с похожим охлаждением использует три отдельные платы, то у Infinity плата всего одна.

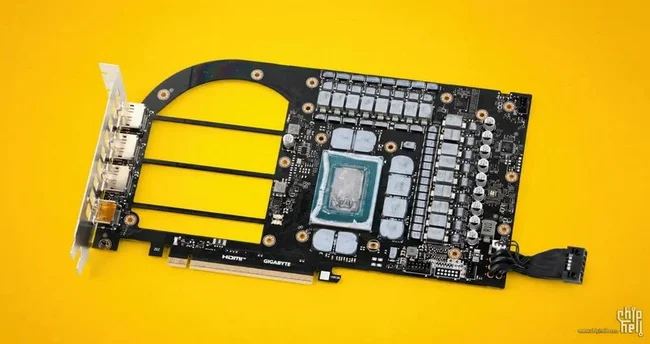

Gigabyte вырезала у неё крупный участок с левой стороны — ровно под одним из двух основных вентиляторов. Через отверстие остались лишь узкие полоски текстолита с сигнальными дорожками, соединяющими компоненты на разных краях платы.
Переработана и подсистема питания. Шина MSVDD переехала на правую сторону от GPU, тогда как у RTX 5080 Founders Edition основные разъёмы MSVDD расположены слева.
Карта получила утопленный 16-контактный разъём питания со встроенным удлинителем на шесть проводников. Сверху его фиксирует толстый металлический блок радиатора.
Любопытная деталь: между разъёмом и этим блоком нет ни термопрокладки, ни термопасты. Судя по всему, элемент отвечает за механическую жёсткость конструкции, а не за охлаждение коннектора.
Необычная плата с вырезом делает карту более уязвимой к изгибу при извлечении из металлической опорной рамки кожуха системы охлаждения.
